汽油机的结构WL14-1-2
1.汽油机
- 汽油机构造

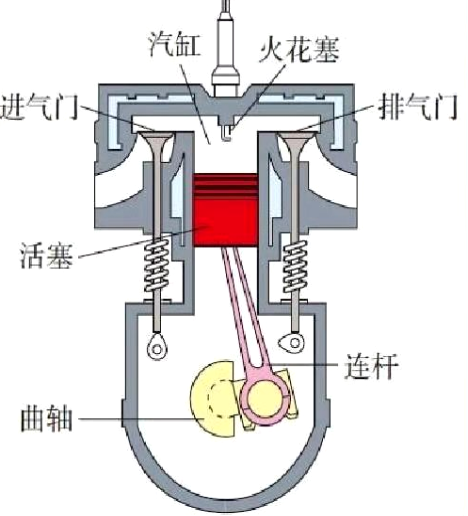

汽油机所用的燃料是汽油，下图是四冲程汽油机的结构示意图。
工作原理：
汽油在气缸里面燃烧时生成高温高压的燃气，推动活塞做功。活塞移动带动曲轴转动。
工作过程
(1) 冲程：活塞从气缸的一端运动到另一端的过程。
过程 | 吸气冲程 | 压缩冲程 | 做功冲程 | 排气冲程 |
图示 |
|
|  | |
气门 | 进气门打开， 排气门关闭 | 进气门、排气门 均关闭 | 进气门、排气门 均关闭 | 进气门关闭， 排气门打开 |
活塞 | 向下运动 | 向上运动 | 向下运动 | 向上运动 |
作用 | 吸入汽油和空气的混合物 | 压缩汽油和空气的混合物 | 在压缩冲程结束时，火花塞产生电火花引燃燃料，产生的高温高压的气体推动活塞向下运动，带动曲轴转动，对外做功 | 把废气排出气缸 |
能量转化 |
| 机械能 — 内能 | 内能 — 机械能 |
|
看一下你能不能辨认出四个冲程
汽油机的四个冲程的辨析WL14-1
