WL15 – 5.2.2.1.001

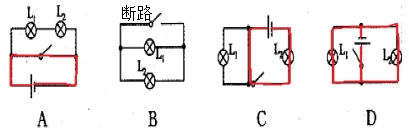

用红笔画出各电路中电流的通路。



WL15 – 5.2.2.1.002

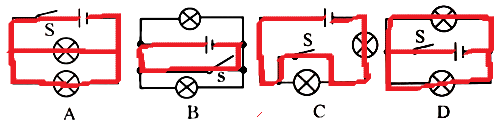

在以下四个电路图中，用红笔画出各电路中电流的通路。



WL15 – 5.2.2.1.003

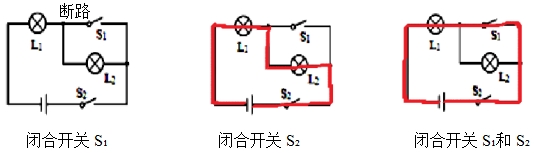

在下列各电路中，画出闭合开关后各电路中电流的通路。



WL15 – 5.2.2.1.004

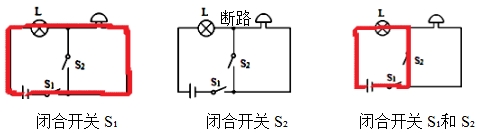

画出如图电路中，开关S闭合后各电路中电流的通路。



WL15 – 5.2.2.1.005

用红笔画出各电路中电流的通路。



WL15 – 5.2.2.1.006

用红笔画出各电路中电流的通路。



WL15 – 5.2.2.1.007

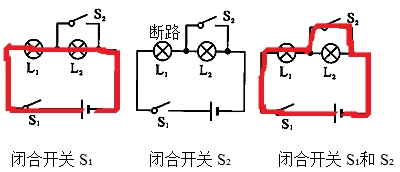

下列两图中当开关S闭合后，用红笔画出各电路中电流的通路。



WL15 – 5.2.2.1.008

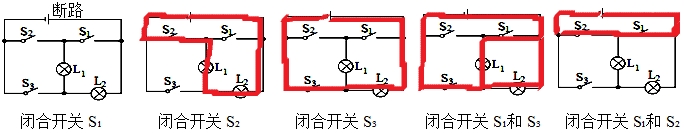

用红笔画出各电路中电流的通路。



WL15 – 5.2.2.1.009

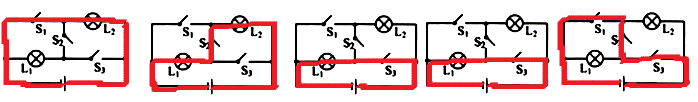

用红笔画出各电路中电流的通路。



WL15 – 5.2.2.1.010

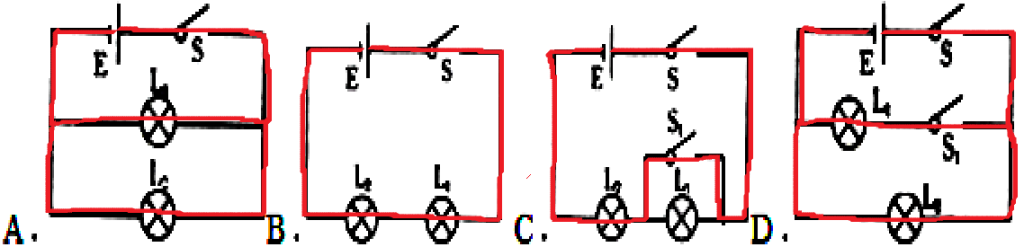

用红笔画出各电路中电流的通路。



WL15 – 5.2.2.1.011

用红笔画出各电路中电流的通路。



WL15 – 5.2.2.1.012

用红笔画出各电路中电流的通路。
