WL17 – 4.1.3【含解析】欧姆定律在串、并联电路中的综合应用(分析图表，含滑动变阻器)列方程

WL17 – 4.1.3.001

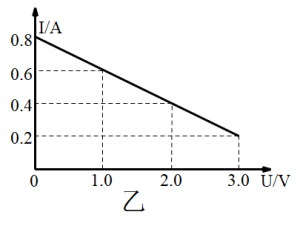

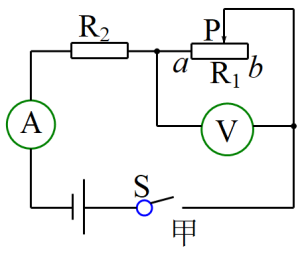

如图甲所示电路，R₂为定值电阻，电源电压不变，闭合开关S，将滑片P从a端移动到b端的过程中，电流表和电压表示数变化关系如图乙所示

WL17 – 4.1.3.002

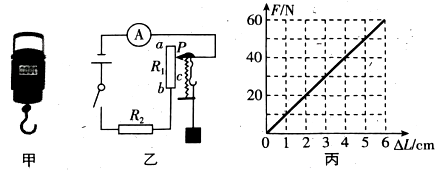

图乙是图甲所示电子秤的工作原理图。电子秤的示数表是由电流表改装而成的，其中R₁是一根长6 cm、阻值为15Ω的均匀电阻丝。滑片在a端时，电流表示数为0.15 A；滑片在b端时，电流表示数为0.6 A。弹簧c受到的压力F与压缩量△L的关系如图丙所示。(挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，g = 10 N/kg)下列说法正确的是(   )
