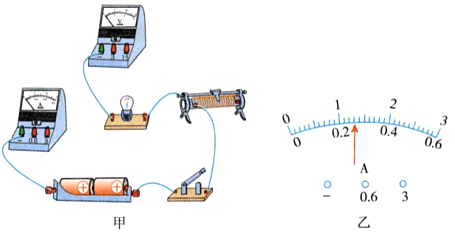

(1)请你用笔画线代替导线，将图甲所示的电路连接完整(在试卷上作答)。

(2)正确连接好电路，闭合开关前，滑动变阻器滑片应置最 (选填“左”或“右”)端。

(3)小明闭合开关后，移动滑片，发现灯泡不亮，电流表无示数，电压表有示数，则该电路故障可能是

A、灯泡断路     B、灯泡短路     C、电流表损坏     D、滑动变阻器断路

(4)小明排除故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为 A， 小灯泡的额定功率为 W。

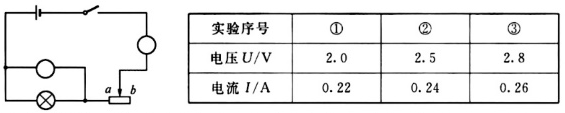

(1)如图所示，电路图中没有标明电流表、电压表，请在相应圆圈内填入字母“A”“V”完成电路图。(在试卷上作答)

(2)连接电路时，闭合开关前，滑动变阻器的滑片应移到 端(选填“a”或“b”)。

(3)小明测量的数据如上表所示，三次测量比较，小灯泡亮度变化情况是 。(填字母)

A.变亮      B.变暗       C.不变

(4)小灯泡的额定功率为 W。
